エコキュートの水漏れ原因・配管交換手順の説明です

エコキュートの配管交換工事とは、すでに設置しているエコキュートの配管を新しい配管に交換する工事です。本体が使える状態でも、配管の劣化や接続部からの水漏れによって、配管の修理・交換が必要になることがあります。このページでは、約10年間使用したヒートポンプ配管を交換した現場を写真で紹介します。交換時期は年数だけで決めず、配管と接続部の状態を確認します。

※エコキュート本体の故障や寿命・修理金額の詳細は「エコキュートの故障？寿命やエラー内容・修理金額・交換年数」を参考にしてください。

水漏れがある場合は、配管・接続部・機器本体のどこから漏れているかによって対応が変わります。また、保温材が縮んで配管がむき出しになっている場合は、保温材の傷みと配管自体の劣化を分けて確認します。保温材の補修で対応できるか、配管の交換が必要かは、現地の状態に応じて判断します。

配管の交換といっても、「全ての配管を交換」する場合や「1箇所のみの配管を交換」する場合など様々です。エコキュートには基本的に下記の4箇所の配管が接続されています。（各メーカーによって違いはあります。）

このページで交換するのはヒートポンプ配管です。「ヒートポンプ配管」はエコキュートとヒートポンプユニットの間に接続されている2本の配管です。

エコキュートからヒートポンプユニットに水を送り、ヒートポンプユニットで造られたお湯をエコキュートに送ります。今回はこの「ヒートポンプ配管」を交換した際の手順を紹介します。交換に使用する配管は従来の「架橋ポリエチレン管」単体ではなく、三層管という配管を使用します。

※エコキュート本体の交換をご検討中の場合は「エコキュートの取り替え・交換工事の価格や手順」を参考にしてください。

「三層管」とは、名前の通り三層になっている配管のことです。今回の現場では、既存の「架橋ポリエチレン管」から、樹脂とアルミニウムを組み合わせた「三層管」に交換しました。使用する管材・継手は、機器と管材メーカーが指定する施工条件に合わせて選びます。

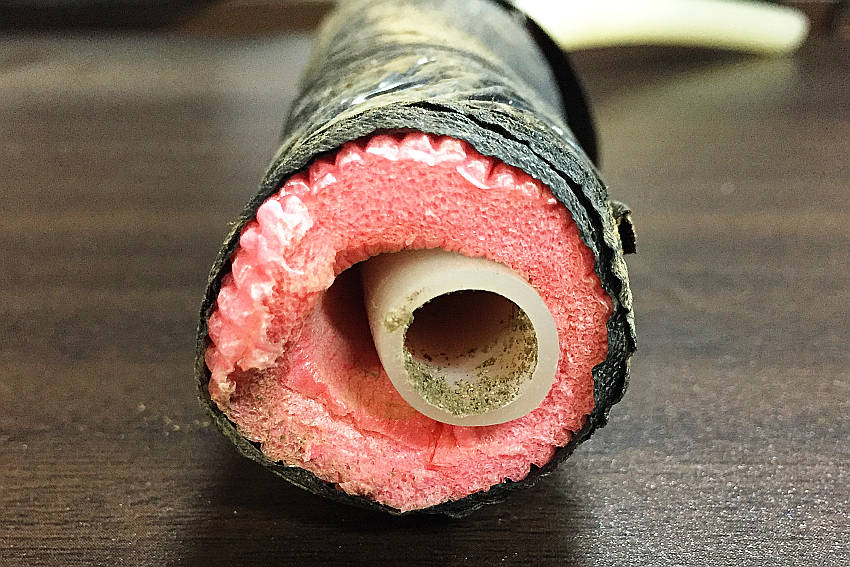

下の写真は約10年間「ヒートポンプ配管」として使用した「架橋ポリエチレン管」単体の断面部分の写真です。保温材の中の配管は、層になっていないひとつの配管です。

配管を囲っている赤い部分は保温材です。この保温材は経年劣化してしまい、従来のサイズより縮まっている状態でした。

下の写真は「三層管」の断面部分の写真です。保温材の中の配管が三層になっているのが分かりますね。

この「三層管」の三層構造は下図のようになっています。

三層管は、中間のアルミニウム層によって曲げた形を保持しやすい特徴があります。配管ルートに合わせて形を整え、保温と屋外での保護を行います。耐熱性や使用条件は製品によって異なるため、適合する管材を使用します。

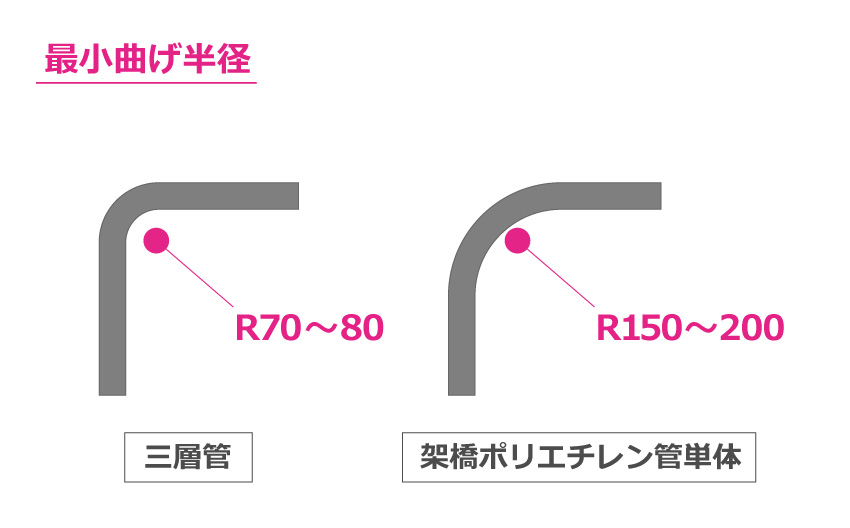

配管を曲げるときに守る必要がある、最も小さい曲げ半径を最小曲げ半径といいます。無理に小さく曲げると管がつぶれたり、傷んだりするおそれがあるため、管材の仕様に従って施工します。

最小曲げ半径は管の種類・径・施工方法によって異なります。狭い場所でも管に無理な力がかからないよう、曲げ半径と配管ルートを確認して納めます。

エコキュートの配管交換工事の作業時間は、交換する範囲や配管ルートによって変わります。このページで紹介するヒートポンプ配管の交換は約1時間半で、AM8:30からAM10:00頃までの作業でした。

配管交換の目安として1～3時間程度の工事もありますが、浴室・キッチンへの配管や、埋設部分・高所の作業を含む場合は、この時間内に収まるとは限りません。また、工事完了までの時間と、お湯が使えるようになるまでの時間は異なります。

エコキュート配管交換工事の手順ですが、基本的には下記のように、「ヒートポンプユニットの水抜き」→「既存の配管を取り外す」→「新しく取り替える配管を設置する」といった流れになります。

下の写真は交換前のヒートポンプ配管です。約10年間使用されたヒートポンプ配管は経年劣化して、写真のように保温材が縮まり中の配管がむき出しになっています。

ヒートポンプユニットは基本的に外壁を背に取り付けますので、接続している配管はどうしてもL字になることが多いのです。L字の部分の保温材が縮まってずれてしまうと、縮まった分保温材がずれて中の配管がむき出しになってしまいます。

このむき出しになってしまった配管が、紫外線や雨風にさらされて傷んでしまい、水漏れが発生することがあります。エコキュート配管を10年前後交換していない場合は、一度チェックをしてみてください。

早速エコキュートの配管交換をしていきましょう。まずはヒートポンプユニットの水抜きをして、既存の配管を取り外していきます。

配管を取り外したら、新しい継手金具を取り付けてから、三層管を設置していきます。

2箇所とも三層管を設置すればヒートポンプ側の設置は完了です。

続いてエコキュート側の既存の配管を取り外していきます。

エコキュート側の2箇所にも三層管を設置して完了です。

ヒートポンプユニットの後ろを通して、エコキュートと接続しました。

以上が「エコキュートの配管交換工事の手順」です。今回の作業時間は約1時間半。AM8:30から作業が始まり、工事完了はAM10:00頃でした。

「配管の接続部から水が落ちている」「最近、お湯の減りが早い気がする」といった症状がある場合は、漏れている場所や機器の状態を確認します。ヒートポンプの周りが濡れていても、結露などによる正常な排水の場合があるため、濡れていることだけで配管交換が必要とは限りません。

エコキュートの水漏れ等でお悩みの方は、ぜひお気軽にご相談ください。

水漏れかな？と思ったときの確認

確認したいのは、水が出ている場所と、出続けているかどうかです。外から見える範囲でご確認ください。

正常な排水と、修理が必要な水漏れの違い

ヒートポンプの運転中は、結露や霜取りによる水が下部から出ることがあります。また、貯湯ユニットは沸き上げ中に膨張した分のお湯を排水します。

一方、配管や接続部から水が出ている、運転していないときも水が出続ける、お湯がたまらないといった場合は、漏水箇所や原因の確認が必要です。機器のカバーを開けたり、配管・漏れているお湯に触れたりせず、ご相談ください。

参考：三菱電機「エコキュートから水漏れしている」

配管・接続部・保温材で、確認する範囲が変わります

配管自体の劣化、接続部の不具合、保温材の傷みでは、必要な工事が異なります。現地では漏水箇所、配管の状態、交換する範囲と長さ、作業スペースを確認します。

このページは、貯湯ユニットとヒートポンプユニットをつなぐ2本の配管を交換した例です。給水・給湯・浴室の配管や、機器本体の修理とは分けて確認します。

ヒートポンプ配管の交換事例

千葉県松戸市 Y様邸

接続部の水漏れから、配管2本を交換

ホームページから水漏れのご相談をいただき、現地でヒートポンプ配管の経年劣化を確認。既存配管を撤去し、2本とも三層管に交換しました。

施工写真と工事内容を見る →

埼玉県熊谷市 T様邸

経年劣化した配管を、新しい配管へ

経年劣化した既存配管を取り外し、貯湯ユニット側・ヒートポンプ側に新しい配管を接続。施工前後と、交換作業の写真をご紹介しています。

施工写真と工事内容を見る →

エコキュートの配管交換でよくある質問

エコキュート本体を交換せず、配管だけ直せますか？

水漏れの原因が配管や接続部にあり、本体の状態に問題がなければ、配管側の修理・交換で対応できる場合があります。本体内部の故障や水漏れは、機器側の点検・修理が必要です。使用年数だけでなく、漏水箇所と機器の状態を確認します。

保温材が剥がれているだけでも、配管交換が必要ですか？

保温材の傷みだけで、必ず配管交換になるわけではありません。保温材の補修で対応できるか、露出した管や接続部にも傷みがあり交換が必要かを確認します。

配管交換をした日に、お風呂に入れますか？

配管工事の完了後も、機器の確認や沸き上げに時間がかかる場合があります。お湯の残量・機種・交換範囲で変わるため、このページの約1時間半という施工時間だけでは入浴できる時刻は決まりません。お湯を使いたい時間帯があれば、ご相談時にお知らせください。

配管交換の費用は何によって変わりますか？

交換する配管の種類・長さ・本数、継手や保温材の状態、機器まわりの作業スペース、埋設部分や高所作業の有無などで変わります。ヒートポンプ配管だけの交換と、浴室・キッチンへの配管を含む工事では範囲が異なります。現地確認・お見積りは無料です。

相談するときに、何を伝えればよいですか？

お住まいの市区町村、水が出ている場所、いつからか、お湯が使えるかを分かる範囲でお知らせください。メーカー・型番・使用年数・リモコンのエラー表示も分かると確認が進めやすくなります。型番などが分からない場合も、そのままご相談いただけます。
